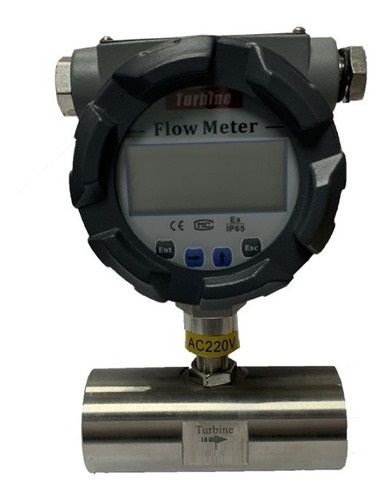

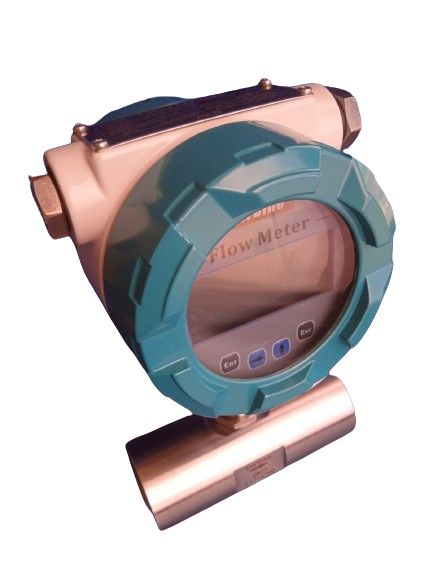

FLUJOMETRO TURBINA INOX 2″ ROSCADO SINTEK SALIDA 4-20mA Y pulsos
DESCRIPCIÓN
Los medidores de flujo de turbina de la serie FT está especialmente diseñado para su uso en sistemas de medición y control de agua, diésel, gasolina y otros líquidos. Opera de acuerdo con el principio de turbina, es decir, la velocidad de un impulsor o turbina que gira por el impulso del fluido se mide y se convierte en señales de pulso o 4-20 mA.
PRINCIPIO DE FUNCIONAMIENTO
El fluido que ingresa al medidor pasa primero a través de un enderezador de flujo de entrada que reduce su patrón de flujo turbulento. El fluido pasa luego a través de la turbina, haciendo que la turbina gire a una velocidad proporcional a la velocidad del fluido. A medida que cada pala de la turbina gira es captada por un medidor magnético y se genera un pulso de voltaje de AC. Estos pulsos proporcionan una frecuencia de salida que es proporcional al flujo volumétrico.
DATOS TÉCNICOS
- Salida: Pulso y/o 4-20mA
- Precisión de: 1% o 0.5% del rango
- Temperatura ambiente: -20 … + 60 ° C
- Temperatura de fluido: -20 … + 150 ° C
- Material del cuerpo: SS304 o SS316
- Material del rotor: 2Cr13 o CD4Mcu
- Material del cojinete: carburo de tungsteno
