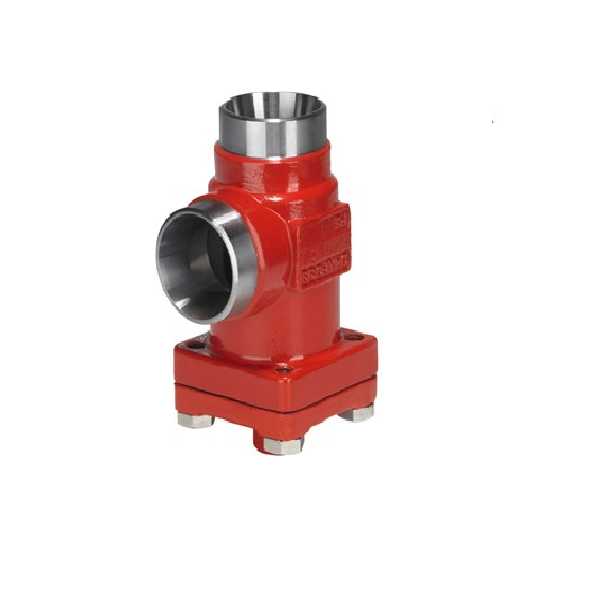

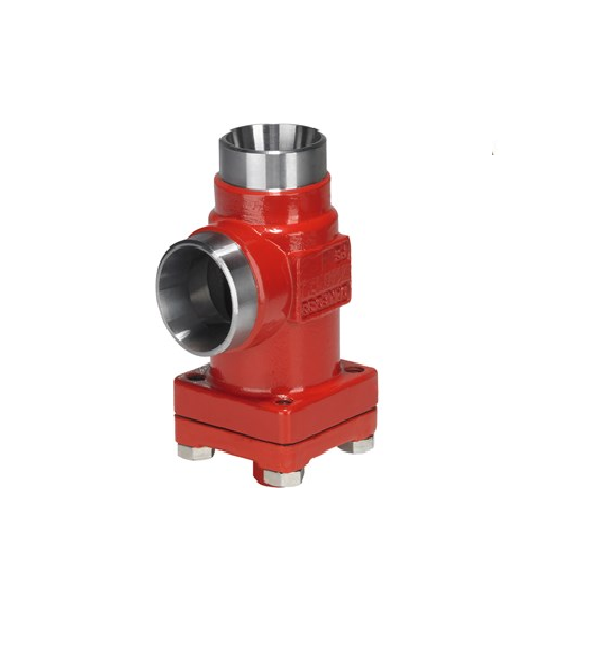

148B5545 TAMAÑO 1¼” (32) PASO EN ANGULO FIA 32 A ANG
Detalles del producto
|
Peso bruto |
2.4 kg |
|
Peso neto |
1.97 kg |
|
EAN |
5702428475181 |
|
Cantidad por formato de embalaje |
1 pc |
|
Categoría |
II |
|
Descripción del producto |
Carcasa de filtro |
|
Dirección |
Paso en ángulo |
|
Equipamiento |
Cubierta |
|
Formato de empaquetado |
Paquete individual |
|
Grupo de fluido |
I |
|
Grupo de productos |
Filtros |
|
Homologación |
CE |
|
Indicador de sentido de flujo |
Estampado, flecha en una dirección |
|
Intervalo de temperatura [°C] [Max] |
150 °C |
|
Intervalo de temperatura [°C] [Min] |
-60 °C |
|
Intervalo de temperatura [°F] [máx.] |
302 °F |
|
Intervalo de temperatura [°F] [mín.] |
-76 °F |
|
Marca |
SVL Flexline |
|
Material de conexión |
Acero |
|
Nombre de la familia de productos |
FIA ángulo plano |
|
Nombre de producto |
Carcasa de filtro |
|
Norma de conexión |
ASME B 36.10M SCHEDULE 80 |
|
Parts Program name |
FIA |
|
Pintura de color |
Marrón rojizo |
|
Presión de trabajo máx. [bar] |
52 bar |
|
Presión de trabajo máx. [psig] |
754 psig |
|
Product accessories |
Accesorios SVL Flexline |
|
Refrigerante(s) |
R113 |
|
Reparable |
Repuestos SVL Flexline |
|
Tamaño de conexión de entrada [in] |
1 1/4 in |
|
Tamaño de conexión de entrada [mm] |
32 mm |
|
Tamaño de conexión de salida [in] |
1 1/4 in |
|
Tamaño de conexión de salida [mm] |
32 mm |
|
Tipo |
FIA 32 |
|
Tipo conex. entrada |
Soldar acero a tope |
|
Tipo conex. salida |
Soldar acero a tope |
|
Valor Cv , malla 100 (normal) [gal/min] |
104.79 gal/min |
|
Valor Cv , malla 100 (plateado) [gal/min] |
128.56 gal/min |
|
Valor Cv , malla 150 (normal) [gal/min] |
101.27 gal/min |
|
Valor Cv , malla 38 (normal) [gal/min] |
112.27 gal/min |
|
Valor Cv , malla 72 (normal) [gal/min] |
108.75 gal/min |
|
Valor Cv , malla 72 (plateada) [gal/min] |
134.29 gal/min |
|
Valor Kv, 250µ (normal) [m3/h] |
24.7 m³/h |
|
Valor Kv, 250µ (plateado) [m3/h] |
30.5 m³/h |
|
Valor Kv, 500µ (normal) [m3/h] |
25.5 m³/h |
|
Valor Kv,100µ (normal)) [m3/h] |
23 m³/h |
|
Valor Kv,150µ (normal) [m3/h] |
23.8 m³/h |
|
Valor Kv,150µ (plateado) [m3/h] |
29.2 m³/h |
|
Versión válvula |
Versión estándar |
