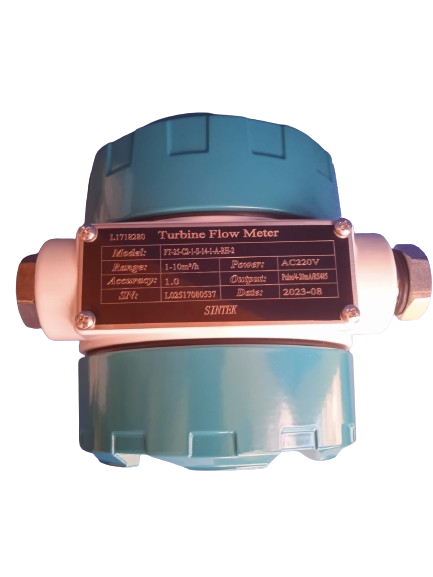

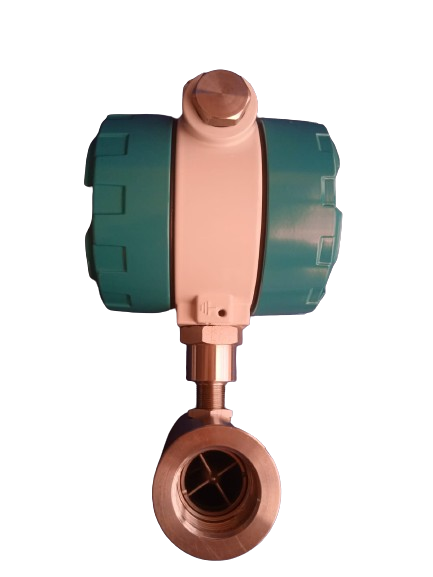

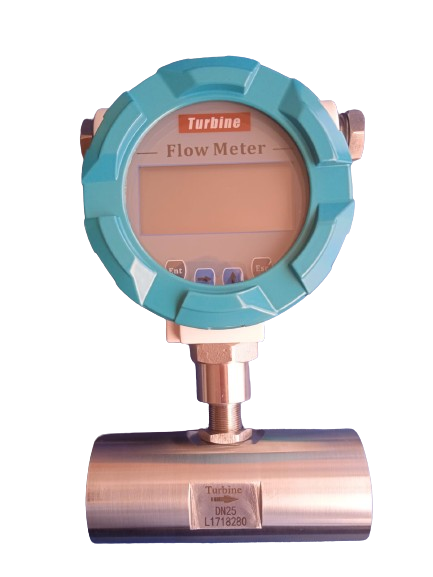

FLUJOMETRO TURBINA INOX 2″ ROSCADO SINTEK FT-50-D2-1-SI4- 1-A-RH-2
FLUJOMETRO TURBINA INOX 2″ ROSCADO SINTEK FT-50-D2-1-SI4- 1-A-RH-2
DESCRIPCIÓN
Los medidores de flujo de turbina de la serie FT está especialmente diseñado para su uso en sistemas de medición y control de agua, diésel, gasolina y otros líquidos. Opera de acuerdo con el principio de turbina, es decir, la velocidad de un impulsor o turbina que gira por el impulso del fluido se mide y se convierte en señales de pulso o 4-20 mA.
PRINCIPIO DE FUNCIONAMIENTO
El fluido que ingresa al medidor pasa primero a través de un enderezador de flujo de entrada que reduce su patrón de flujo turbulento. El fluido pasa luego a través de la turbina, haciendo que la turbina gire a una velocidad proporcional a la velocidad del fluido. A medida que cada pala de la turbina gira es captada por un medidor magnético y se genera un pulso de voltaje de AC. Estos pulsos proporcionan una frecuencia de salida que es proporcional al flujo volumétrico.
ESPECIFICACIONES TECNICAS
| Tipo de flujometro | Tipo turbina FT |
| Tamaño nominal | 2″, DN50 |
| Rango de flujo | Estándar: 4 a 40 m3/h |
| Voltaje de alimentación | 24 VDC |
| Señal de salida | 4 a 20 mA |
| Estructura | Con Display |
| Precisión | 1% del rango |
| Material del cuerpo | Acero inoxidable 304 |
| Material del rotor | 2Cr13 |
| Aprueba de explosión | Exd II BT6 |
| Tipo de conexion | Rosca macho |
| Temperatura | -20 a 120 °C |
Hay existencias
